軸向柱塞泵-CY14-1B精選

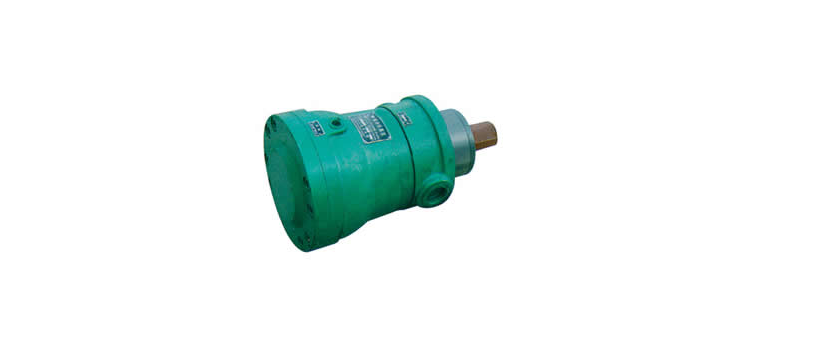

一、CY14-1B軸向柱塞泵產品描述
CY14-1B型軸向柱塞泵，是采用配油盤、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓力平衡結構，因而與其它類型的泵相比較，它具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。它適用于機床、鍛壓、冶金、工程、礦山等機械及其液壓傳動系統中。
二、CY14-1B軸向柱塞泵產品型號說明
| 63 | Y | C | Y | 14 | - | 1B | F |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1、 公稱排量(ml/r)
2、變量形式：M-定量，S-手動變量，D-電動變量，C-伺服變量，Y-壓力補償變量，MY-定G壓力補償變量，P-恒壓變量，LZ-零位對中液動變量
3、公稱壓力：C為31.5Mpa，G為24.5Mpa
4、Y表示泵，M表示馬達
5、結構形式：缸體旋轉軸向柱塞泵(馬達)
6、結構設計序號
7、轉向(從軸端看)：無標記為正旋轉泵，F為反轉泵(逆時針)

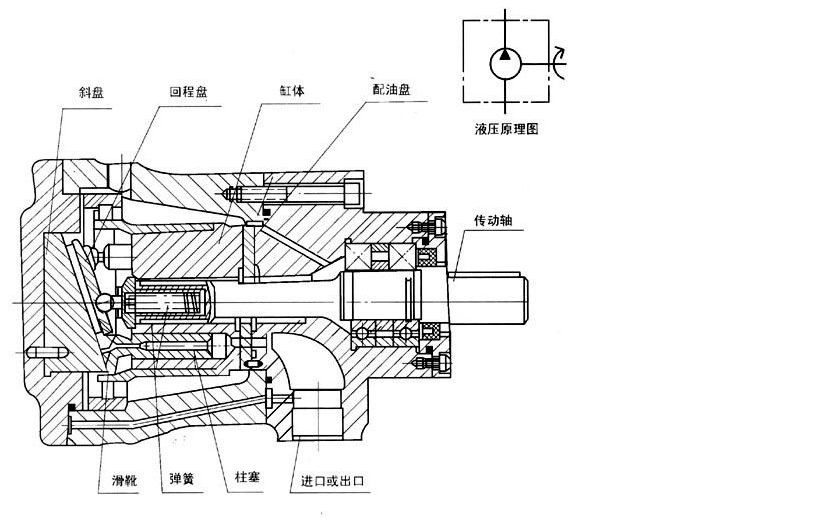

三、CY14-1B軸向柱塞泵結構圖
四、CY14-1B軸向柱塞泵性能參數
|
公稱排量 |
1.25 |
2.5 |
5 |
10 |
2.5 |
63 |
160 |
250 |
||
|
額定壓力（MPa） |
31.5 |
|||||||||
|
理論（空載）排量（ml/r） |
1.74 |
3.49 |
5.5 |
10.9 |
26.9 |
67.8 |
175.6 |
253.8 |
||
|
1000r/min的公稱流量（l/min） |
1.25 |
2.5 |
5 |
10 |
25 |
40 |
63 |
160 |
250 |
|
|
公稱轉速（r/min） |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1000 |
1000 |
||
|
Z高轉速（r/min） |
||||||||||
|
Z大理論扭矩（Nm） |
8.7 |
17.5 |
27.4 |
54.6 |
134.9 |
339.9 |
880.3 |
1272.4 |
||
|
1000r/min的Z大理論功率（KW） |
0.9 |
1.8 |
2.9 |
5.7 |
14.1 |
20.7 |
35.6 |
92.2 |
133.2 |
|
|
變量 |
CCY14-1B |
0 |
0 |
0 |
0 |
0 |
||||
|
DCY14-1B |
√ |
√ |
√ |
√ |
√ |
√ |
||||
|
YCY14-1B |
√ |
√ |
√ |
√ |
√ |
|||||
|
SCY14-1B |
√ |
√ |
√ |
√ |
√ |
√ |
||||
|
MCY14-1B |
√ |
√ |
√ |
√ |
√ |
|||||
|
PCY14-1B |
√ |
√ |
√ |
√ |
√ |
√ |
||||
|
LCY14-1B |
0 |
0 |
0 |
0 |
0 |
|||||
|
ZCY14-1B |
0 |
0 |
0 |
0 |
0 |
0 |
||||
|
MYCY14-1B |
√ |
√ |
√ |
√ |
√ |
|||||
|
BCY14-1B |
√ |
√ |
√ |
√ |
√ |
√ |
||||
五、CY14-1B軸向柱塞泵使用注意事項
①泵的轉向，一律按順進針旋向(從軸端看)，用戶需要反時針旋向或做馬達用，必須在訂貨時說明(祥
見型號說明)
②泵和電機之間用彈性聯軸器聯接，并要求同心，否則會產生噪聲、效率降低及其它故障。
③本泵有一定的自吸能力，可安裝在油箱上面使用，吸入高度不大于0.5m。但對于流量大于160L/min的泵推薦采用倒灌自吸。
④泵在DY次啟動時前，必須通過泄油口向泵殼體內灌滿清潔的工作油液，否則不能啟動!
⑤油泵殼體內要求承受一定的壓力，但由于受回轉密封圈和壓力補償變量泵上的法蘭密封墊的限制，殼體內壓力不宜超過0.5Mpa。同時泄油管應盡可能選大，并盡可能直接回油箱。
⑥工作介質，推薦使用20號或30號液壓油，也可采用E50=3~5.粘度指數不大于90的機械油。正常工作油溫10~65℃。
⑦ 使用新泵時，更換清潔液壓油;使用過程中，定期檢查油液的清潔度，并定期更換液壓油，以提高油泵的使用壽命和使用效率。
⑧用戶可按實際使用負荷計算油泵傳動功率選用電機，選用電機功率應不低于計算值。
計算公式：N=Q*P/60*η(千瓦)
其中
Q---實際使用流量(L/min)
P--------實際工作壓力(Mpa)
η------總效率(可取0.85)
