ISWR熱水臥式離心泵是一種水泵，特點是熱水泵運行平穩，滴水不漏，主要用于鍋爐熱水增壓循環輸送系統。而用戶若是能夠了解其結構特點，就能根據其特性選擇出適合自己的水泵，以便能夠在工程作業中發揮其應有的性能。為此，上海沈泉管道離心泵廠家就為大家簡單的講解一下吧，下面請大家跟著小編一起來看看。

　　ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。立式型號為IRG立式熱水管道離心泵。

　　ISWR型臥式熱水管道循環泵型號意義：

　　例如：ISW80-160(I)A

　　ISW型臥式管道離心泵

　　ISWR型臥式熱水管道離心泵

　　ISWH-臥式化工泵

　　ISWB-臥式管道油泵

　　ISWD-臥式低轉速離心泵

　　80-泵進、出口公稱直徑(mm)

　　160-葉輪名義直徑(mm)

　　I-流量分類

　　A-葉輪經第一次切割

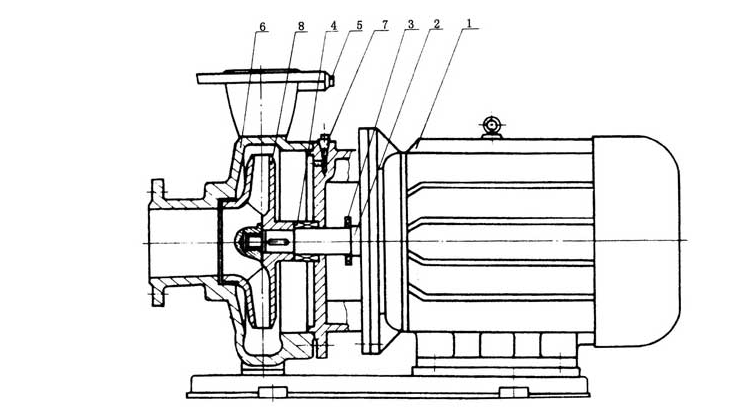

　　ISWR臥式熱水泵結構圖：

　　1、電動機：直接與水泵聯接傳送動力，采用名牌電機。

　　2、泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。

　　3、擋水圈：防止因密封漏水而使電機進水。

　　4、機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。

　　5、取壓塞：可安裝壓力表直觀監控泵的正常高效運行

　　6、泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。

　　7、放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。

　　8、葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。

　　ISWR臥式熱水泵特點：

　　1、運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

　　2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

　　3、噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

　　4、故障率低：結構簡單合理，關鍵部分采用G家YL品質配套，整機無故障工作時間大大提高。

　　5、維修方便：更換密封、軸承，簡易方便。

　　6、占地更?。撼隹诳上蜃蟆⑾蛴摇⑾蛏先齻€方向，便于管道布置安裝，節省空間。

　　以上便是ISWR臥式熱水管道離心泵結構圖的簡單介紹，希望能夠幫助到大家。若是大家還想了解更多相關泵類知識，可持續關注本站，沈泉將會為大家時時更新更多相關泵類知識。
